Использование EFI BIOS для загрузки CentOS

Улучшения неизбежны

Время летит быстро и вот уже на повсюду на прилавках магазинов маячат 2ТБ накопители. И всё бы шло своим чередом в плане увеличения ёмкости, ставь более вместительный HDD да ставь, вот только при установке накопителя в 2.5ТБ пользователь уже сталкивается с проблемой - ограничение 2,2ТБ на раздел. В этом случае надо уже использовать GPT таблицу разделов. И тут мы, пользователи линуксов подходим к другому ограничению - загрузчик grub не понимает таблицу разделов GPT. grub2 понимает, а вот grub в своё время этому не научили. Казалось бы, современные дистрибутивы уже вполне таки обзаводятся grub2. Новые дистрибутивы да, обзаводятся. Но не надо забывать и о серверных дистрибутивах, в которых основная задача как раз поддержка системы с учётом неизменности мажорных версий ПО. Что же делать в этом случае? Нам поможет загрузка с помощью EFI BIOS!

Я давно уже хотел выяснить что же из себя представляет технология загрузки операционной системы из EFI BIOS. Технология разрабатывается давно, но понятной информации, представленной в виде последовательности шагов по переходу с обычной загрузки операционной системы при использовании “MBR” записи на накопителе на загрузку с использованием EFI BIOS я почему то не нашёл. Эта статья и призвана заполнить образовавшийся пробел.

Итак, нам требуется материнская плата с EFI BIOS, в целом скорее всего это будет любая материнская плата способная работать с Sandy Bridge архитектурой процессоров. Наверняка материнские платы с EFI BIOS есть и от компании AMD, мне они не знакомы. В любом случае есть ли поддержка подобного BIOS или такая поддержка отсутствует можно выяснить на сайте производителя конкретной материнской платы. Я приобрёл материнскую плату от ASUS P8Q77-M. Дальнейшая работа будет вестись с этой платой.

Новый накопитель, на который требуется перенести систему. Для себя я выбрал Seagate ST2000DM001. На него и будем переносить систему. Многие возразят, ведь данный накопитель ниже обозначенного предела в 2.2ТБ и в этом случае можно обойтись без загрузки с помощью EFI BIOS, разместив загрузчик в MBR. Что тут скажешь - это конечно же так. Вот только следующий порог ёмкости накопителя находится уже в районе 2.5ТБ и уж с ним точно возникнут сложности. Я решил не откладывать решение этого вопроса на потом, когда у меня появится накопитель бОльшей ёмкости, а попробовать разобраться во всём сейчас.

И наконец установленная в данный момент система CentOS 6.3, которую и надо перенести на новый накопитель.

UEFI

Для лучшего понимания дальнейших действий требуется прояснить каким образом осуществляется загрузка с помощью EFI BIOS.

1. Система включается, запускаются POST тесты
2. Загружается EFI BIOS
3. В EFI BIOS находится собственный менеджер загрузки, с помощью которого выясняется какие EFI приложения должны запуститься и откуда (например указан диск, раздел)
4. Менеджер загрузки запускает EFI приложения с раздела отформатированного под файловую систему FAT (HFS/HFS+ для Apple-Intel Mac). Этот раздел зовётся EFI System Partition (ESP)
5. EFI приложения могут запускать другие приложения

Исходя из этой информации можно понять что для загрузки операционной системы нам требуется указать менеджеру загрузки который находится в EFI BIOS требуемый диск на котором находится наше EFI приложение.

• Переменные с информацией о путях загрузки EFI приложений можно указать с помощью так называемого UEFI Shell. Скачиваем его по ссылкам, вскоре он нам понадобится. Указанная оболочка достаточно мощное средство работы с EFI BIOS, нам же требуется только указание пути к EFI приложению.
  x86_64 UEFI Shell 2.0 (Beta)
  i386 UEFI Shell 2.0 (Beta)
• EFI приложение поставляется вместе с CentOS 6 (RHEL 6) и находится в директории “/boot/efi/EFI/redhat/”. В этой директории находится только один файл - grub.efi
  Если диск который будет установлен размечается на разделы в отдельной операционной системе, эти файлы лучше сразу скопировать куда нибудь на переносной носитель. Если же новый диск подключен к системе которая будет переноситься, просто запоминаем местонахождение скачанного файла EFI Shell и EFI файла приложения от Red Hat.

Разметка нового диска

Размечать новый диск будем программой parted, поскольку fdisk и не может работать с GPT таблицами разделов. Перед разметкой желательно уточнить тип физического сектора который имеет диск - 512Б или 4КБ. Это можно выяснить запустив программу parted с указанием нового диска. Как можно видеть из вывода parted, модель диска которую я приобрёл имеет 4КБ сектор взамен стандартного 512Б. А это значит что для избежания просадки в скорости работы требуется ровнять создаваемые разделы по границе в 1МБ.

Для разметки в этом случае к программе parted применяется ключ “-a optimal” и первый раздел начинается не с нуля, а с 1МБ. Обратитесь к статье Выравнивание раздела диска в случае необходимости.

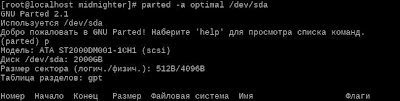

Итак, запускаем parted с указанием нового диска который требует разметки

parted -a optimal /dev/new_disk

Приступаем к созданию новых разделов

(parted) mklabel gpt
(parted) unit MB
(parted) mkpartfs "EFI System Partition" fat16 1 20
(parted) mkpartfs primary ext2 20 200
(parted) mkpart primary 201 -1
(parted) set 1 boot on
(parted) set 3 lvm on
(parted) p

• Первый раздел у нас будет так называемый EFI System Partition (ESP). Файловая система на нём должна быть обязательно FAT, разрядность не важна. Можно создать FAT12, FAT16 или FAT32. В последнем случае минимальный раздел у этого типа - 512МБ, что явно избыточно для маленького системного раздела который требуется. FAT16 с минимумом в 20МБ будет вполне достаточно. Именно на этот раздел будут помещены EFI файл оболочки и EFI файл представленный компанией Red Hat.
• Второй раздел требуется для директории /boot. В этой директории находится grub, файлы ядер (kernel) и образов (initrd). Из файловых систем для этой цели лучше всего подходит ext2. Поскольку у grub отсутствует возможность загружаться из LVM раздела нам требуется выделить под него отдельный раздел. Если LVM не планируется, достаточно будет сделать второй раздел корневым и отвести ему всю оставшуюся ёмкость накопителя. В случае использования менеджера логических томов LVM, переходим к созданию заключительного раздела на накопителе.
• Третий раздел отводится под LVM. Под этот раздел отводится вся оставшаяся ёмкость диска.
• Устанавливаем дополнительные флаги разделов: boot и lvm

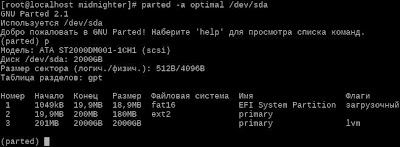

При просмотре таблицы разделов командой должна появиться приблизительно следующая информация.

Перенос системы на новый накопитель

Монтируем созданный системный раздел в подходящую директорию

$ sudo mount -t vfat /dev/sda1 /mnt

На этот раздел требуется скопировать файл оболочки и EFI файл приложения от Red Hat. Скачанный файл оболочки размещаем под именем Shellx64.efi прямо в корень раздела, а файл приложения который находится в директории “/boot/efi/EFI/redhat/” переносим в созданную директорию “/EFI/redhat/”. В эту же директорию требуется скопировать файл конфигурации grub.conf, который находится в директории “/boot/grub/grub.conf”. Следует учесть, что поскольку нумерация разделов изменилась, требуется отредактировать файл grub.conf на актуальную конфигурацию, замените в этом файле строки с (hd0,0) на (hd0,1).

На этом работу с системным разделом EFI можно считать завершённой. Отключаем системный раздел командой umount и монтируем раздел который у нас будет как /boot.

$ sudo mount /dev/sda2 /mnt

На вновь подключенный раздел копируем всё что находится у нас в директории /boot с диска на котором в данный момент находится система. Если раздел /boot находится у вас на корневом разделе, то копируем и остальные файлы системы. В случае если у вас корневой раздел, /swap, /home и прочие разделы находятся на LVM, переносим LVM на новый диск. Подробнее о том как это сделать можно прочитать в Повести о Linux и LVM Помним о том что требуется изменить файл /etc/fstab, указав в нём местонахождение разделов нового накопителя. При использовании LVM в файле /etc/fstab возможно потребуется изменить только местонахождение корневого раздела.

Запуск EFI Shell

Перезагружаем систему и заходим в EFI BIOS. Нам требуется отыскать надпись "Launch EFI Shell from file system device". Эта надпись может находиться в разделе “Boot Option Menu”, либо при явном выборе меню “Exit”. Подтверждаем выбор и после этого менеджер загрузки начинает искать EFI приложение на подключенных накопителях (HDD, USB Flash и пр.), с последующим запуском найденного приложения.

У вас на экране монитора должно появиться запущенное приложение EFI Shell. Возможно, после подтверждения выбора надписи "Launch EFI Shell from file system device" у вас появится сообщение о том что “FileName.efi not found”, в этом случае файл Shellx64.efi следует переименовать на то имя которое запрашивается.

Итак, EFI Shell запущен, теперь можно приступать к указанию пути к EFI приложению размещённому так же на системном разделе.

Просмотрим информацию о загрузочных записях которые существуют в данный момент

Shell> bcfg boot dump -v

Добавим четвёртую (счёт начинается с нуля) опцию к загрузочному меню. Обратите внимание на то что для указания пути используется обратный слэш.

Shell> bcfg boot add 3 fs0:\EFI\redhat\grub.efi "CentOS"

Если потребуется удалить вновь созданную четвёртую опцию, поможет команда

Shell> bcfg boot rm 3

Для изменения позиции с #4 на #0 поможет команда

Shell> bcfg boot mv 3 0

Последнее можно сделать и из меню EFI BIOS, в разделе приоритетов загрузки.
С дополнительной информацией можно ознакомиться в статье по UEFI

Как видите EFI Shell предоставляются достаточно большие возможности по работе со значениями EFI BIOS находящимися в NVRAM. Выходим из EFI Shell по команде exit, перезагружаем систему и при повторном посещении EFI BIOS мы видим что в разделе приоритетов загрузки (Boot option priorities), помимо выбора подключенных накопителей появилась возможность выбора опции "CentOS (ёмкость накопителя)". После выбора новой опции, требуется изменить дополнительно опции в разделе "CSM" (Compatibility Support Module) - "Launch CSM" - "auto" и в разделе "Secure boot" - "OS Type" - "Other OS". В BIOS разных производителей эти разделы могут именоваться несколько иначе, суть в том чтобы указать загрузку именно EFI приложения с системного раздела, а не MBR запись. В последнем случае у вас на дисплее появится сообщение о том что MBR запись не найдена (что вполне логично, потому что она действительно должна отсутствовать на новом накопителе). Перезагружаем систему и видим запуск знакомого загрузчика grub на новом накопителе!

Финальные штрихи

В целом система готова к использованию, осталась лишь пара деталей. При обновлении ядра системы у нас обновляются также и опции загрузки нового ядра в файле “/boot/grub/grub.conf”, но теперь файл grub.conf находится в директории “/EFI/redhat/” на другом разделе накопителя. Поэтому при очередном обновлении всё равно будет загружено предыдущее ядро, поскольку записи в этом файле не будут обновлены. Чтобы это исправить, примонтируем ESP раздел к директории “/boot/efi” и создадим символьную ссылку на новый файл конфигурации в директории “/boot/grub” (неиспользуемый файл конфигурации в этой директории следует удалить). Будет разумнее сделать монтированием с использованием UUID раздела. Узнать его можно с помощью команды

blkid /dev/partition_name

Добавляем записи в файл /etc/fstab

UUID=b460fc21-d517-4592-9e3e-348b7a88c8f0 /boot     ext2    defaults           1 2
UUID=A774-EAC4                            /boot/efi vfat    rw,umask=077       0 0

Создаём символьную ссылку на файл grub.conf

ln -s /boot/efi/EFI/redhat/grub.conf /boot/grub/grub.conf

Перенос системы завершён, протестируем новый накопитель.

Виртуализация с технологией VT-d в “домашних” условиях

Заняться виртуализацией двигало появившееся у меня желание сократить количество компьютеров в доме. У меня уже давно находится компьютер который является Wi-Fi точкой доступа, FTP сервером, является качалкой torrent и прочее. Вся работа на нём ведётся под управлением OC Linux. После покупки программно-аппаратного комплекса PC-3000 UDMA пришлось собрать ещё один компьютер под управлением Windows. PC-3000 оборудование хорошее, но к сожалению в сторону Linux разработчики даже не смотрят. Я решил объединить две системы в один компьютер используя виртуализацию, при этом Linux будет использоваться как основная система, а работа с PC-3000 будет вестись из гостевой виртуальной машины с Windows. Ситуация осложнялась тем что для такого объединения простая аппаратная виртуализация VT-x (Intel VT или AMD-v) имеющаяся на множестве процессоров мне не подходила. Для подобной системы требовалась более продвинутая аппаратная виртуализация, виртуализация ввода-вывода, называемая VT-d. Именно этот тип виртуализации позволяет пробросить любое устройство воткнутое в PCI или PCI-e шину в гостевую виртуальную систему.

Какие преимущества получаются при использовании такой системы?

• Пониженное потребление электроэнергии. Очевидно что одна система потребляем меньше электроэнергии чем две.
• Снижение стоимости. Это преимущество актуально для тех кто только собирается собирать систему для ремонта или задумывается об обновлении платформы собранной для ремонта
• Повышенная надёжность. Сервер как правило комплектуется источником бесперебойного питания, что позволит продолжать работу во время кратковременного пропадания электроэнергии.
• Возможность удобно масштабировать дисковое пространство. При сохранении информации из виртуальной машины с использованием Samba или FTP сервиса, увеличение дискового пространства для виртуальной машины будет абсолютно прозрачным.
• Удобство работы. Отсутствует привязка к рабочему месту. Подключив накопитель с которым требуется поработать можно подсоединившись удалённо к виртуальной машине продолжить работу с накопителем. При этом виртуальную машину можно перезагружать, выключать, снова включать зная что даже если возникнут серьёзные проблемы на этапе загрузки виртуальной машины их можно устранить удалённо.
• Для меня так же очевидным преимуществом является опыт в работе с технологиями виртуализации получаемый при построении подобной системы.

Выбор оборудования

Создание платформы начнём с подбора оборудования. Для работы технологии виртуализации ввода-вывода VT-d необходима соответствующая поддержка со стороны материнской платы, BIOS (или EFI) материнской платы и реализация технологии VT-d в процессоре.

Начнём с выбора материнской платы. Технология VT-d гарантированно обслуживается линейкой чипсетов серии “Q”, начиная с самой ранней модели чипсета Q35 и заканчивая современной на данный момент моделью чипсета Q77. Это сужает круг поисков требуемой материнской платы, всё что нам нужно это посмотреть предложения материнских плат на рынке с данными типами чипсета. Мой выбор пал на модель от ASUS P8Q77-M, mATX формата. Хоть и дороговатая, но качественная, современная материнская плата. Ваш выбор возможно будет отличаться от моего, тут уж кому какой производитель но душе.

Проверяем поддержку VT-d на уровне BIOS или EFI. Тут достаточно просто, с материнскими платами идут инструкции по эксплуатации которые можно скачать с сайта производителя. Скачиваем инструкцию и начинаем искать в районе раздела “Advanced menu” строчку “Intel Virtualization Technology”. Эта строчка означает что есть поддержка технологии VT-x и помимо этого, при поддержке технологии VT-d к этой строчке обязательно должна идти строка “Intel TXT(LT) Support” заявляющая о гарантированной поддержке необходимой нам технологии Intel VT-d (Virtualization Technology for Directed I/O, технология виртуализации ввода/вывода).

Подбор процессора с поддержкой VT-d.

Для подбора требуемого процессора воспользуемся выбором процессора по определённым критериям на сайтом компании Intel. По ссылке представлены Core i5 процессоры с поддержкой технологии VT-d с TDP от 45-и ватт (убраны варианты для мобильных систем). По возможности приобретайте процессор который идёт сразу с вентилятором, в этом случае в прайс листе продавца рядом с наименованием процессора идёт пометка “BOX”. Вентилятор в комплекте идёт достаточно тихий и качественный.

Желательно убедиться что выбранный процессор поддерживается выбранной материнской платой. Как правило таблица поддерживаемых процессоров находится на сайте производителя, посмотрите соответствие по наименованию процессора и версии BIOS материнской платы с которой эта поддержка анонсирована. При необходимости обновите BIOS до актуальной версии.

Программное обеспечение

После сборки оборудования устанавливаем операционную систему. Я уже давно пользуюсь CentOS, поэтому рассказ о конфигурации ПО буду вести на примере CentOS 6.3. По завершению установки системы смотрим установлены ли компоненты виртуализации. В случае отсутствия требуемых компонентов виртуализации они будут установлены в систему командой

[midnighter@localhost ~]$ yum groupinstall "Платформа виртуализации"

Настройка платформы виртуализации

Итак, все требуемые аппаратные и программные компоненты у нас имеются, самое время приступить к настройке.

1. Активируем подержку VT-d в BIOS

   При старте системы по нажатию клавиши “Del” на клавиатуре попадаем в BIOS. Место расположения нужных опций которые требуется активировать отличается от поставщика BIOS, как правило это раздел “Advanced menu”. В этом разделе ищем строчки “Intel Virtualization Technology” и “Intel TXT(LT) Support” которые требуется переключить в “enabled”. По умолчанию как правило все опции виртуализации заблокированы.
2. Активируем поддержку VT-d в ядре

   Для этого нам требуется добавить параметр intel_iommu=on к строке конфигурации ядра в файле /boot/grub/menu.lst
   Кроме того возможны случаи когда система может иметь проблемы с таблицами ACPI. Это проявляется в непрерывных сообщениях в логе похожих на подобную запись.


   dmar: DMAR:[DMA Read] Request device [00:02.0] fault addr 7f800000
   dmar: DRHD: handling fault status reg 3


   В случае если такая проблема возникла для её устранения достаточно добавить запись intel_iommu=igfx_off
   Пример ниже демонстрирует модифицированную запись файла menu.lst

   default=0
   timeout=5
   splashimage=(hd0,0)/grub/splash.xpm.gz
   hiddenmenu
   title Red Hat Enterprise Linux Server (2.6.32-36.x86-645)
           root (hd0,0)
           kernel /vmlinuz-2.6.32-36.x86-64 ro root=/dev/VolGroup00/LogVol00 rhgb quiet intel_iommu=on intel_iommu=igfx_off
           initrd /initrd-2.6.32-36.x86-64.img


3. Перезагрузка системы
   Для применения новой конфигурации требуется перезагрузка. После перезагрузки проверяем активацию технологии виртуализации.

   midnighter@localhost ~]$ dmesg | grep "Virtualization Technology"
   PCI-DMA: Intel(R) Virtualization Technology for Directed I/O


Начиная с этого момента начала работать платформа с активированной технологией VT-d.

Настройка сервиса виртуализации

Программная часть виртуализации основана на сервисе libvirtd. Требуется убедиться что сервис стартует вместе с загрузкой основной системы, нам в этом поможет команда

[midnighter@localhost ~]$ chkconfig --list | grep libvirtd
libvirtd            0:выкл  1:выкл  2:выкл  3:вкл   4:вкл   5:вкл   6:выкл

В противном случае устанавливаем загрузку на уровнях 3, 4, 5 во “вкл”

Далее в файле /etc/sysconfig/libvirtd убираем комментарий со строки

# Listen for TCP/IP connections
# NB. must setup TLS/SSL keys prior to using this
LIBVIRTD_ARGS="--listen"

в файле /etc/libvirtd/libvirtd.conf убираем коментарии со строк

isten_tls = 0
listen_tcp = 1

Подобная конфигурация допустима на время тестирования. Позже если открываете доступ к виртуальной машине из локальной сети или интернета, обязательно настройте безопасный доступ в этом же конфигурационном файле.

Перезагружаем сервис виртуализации для того чтобы новая конфигурация вступила в силу

[midnighter@localhost ~]$ sudo service libvirtd restart

Создаём пользователя в SASL с помощью которого будем подключаться к сервису виртуализации.

[midnighter@localhost ~]$ sudo saslpasswd2 -a libvirt -c midnighter

Образы виртуальных машин хранятся в директории “/var/lib/libvirt/images”, целесообразно будет под образы выделить отдельный LVM том и добавить его автомонтирование в файл “/etc/fstab”. После этой операции определяемся с гостевой ОС. Я рекомендую установить Windows 7 Home Basic 32-х битной архитектуры. Почему именно эта система? Более продвинутые версии имеют в своём составе сервисы которые в холостую будут потреблять процессорное время попусту грея воздух и расходуя электроэнергию, Home Basic вполне достаточно для обычной работы. Оперативной памяти под такую гостевую систему которая будет работать только с ПО PC-3000 выделять более 2гб. излишне, поэтому вполне достаточно будет 32-х битной архитектуры. Теперь мы можем работать с образом виртуальной машины имеющим некоторый набор виртуального оборудования, но запускать такой контейнер и устанавливать на него операционную систему пока ещё рано.

Подключение к виртуальной машине

Для возможности удалённого подключения к сервису виртуализации требуется убрать комментарии со строчек vnc_listen = “0.0.0.0” и spice_listen = “0.0.0.0” в файле /etc/libvirt/qemu.conf и применить данную конфигурацию командой

[midnighter@localhost ~]$ sudo service libvirtd restart

При создании образа виртуальной машины идёт комплектация определённым набором оборудования настроенного по умолчанию. Графический адаптер в списке этого оборудования настроен на соединение с адресом “127.0.0.1”, поэтому требуется создать новый графический адаптер у которого после правки файла “/etc/libvirt/qemu.conf” появилась возможность указать “прослушивать все доступные интерфейсы”. В противном случе при удалённом подключении появится сообщение "ошибка соединения просмотрщика с хостом гипервизора". Позже обязательно настройте безопасный авторизованный доступ в файле “/etc/libvirt/qemu.conf”.

Подключаться к сервису виртуализации можно с помощью менеджера виртуальных машин, с помощью этой программы можно создавать и смотреть вывод дисплея виртуальной машины по протоколу VNC или SPICE. Какой протокол будет использоваться указываем в конфигурации видеоадаптера при создании машины. Также есть возможность отдельно сконфигурировать образ виртуальной машины консольной утилитой virsh, а затем для просмотра вывода дисплея виртуальной машины использовать программу для работы с протоколом VNC.

Пробрасываем устройство

Самый простой способ пробросить устройство при создании образа виртуальной машины это воспользоваться программой “менеджер виртуальных машин”. В этом случае при создании машины в разделе “Параметры виртуального оборудования” нажимаем кнопку “Добавить оборудование”. В появившемся списке выбираем “PCI Host Device” и после выбора этого пункта у нас появляется дополнительный перечень оборудования которое мы можем пробросить. Выбираем оборудование и после перезагрузки виртуальной машины всё что требуется сделать это установить драйвера на это оборудование. У меня это PC-3000 для которого я и установил требуемые драйвера и необходимое для работы программное обеспечение.

Работа с помощью консольной утилиты более сложна и детально описана в разделе 12.1 документации по пробросу PCI устройств с помощью virsh.

Как можно видеть из этой статьи, пробросить можно любое оборудование установленное в PCI или PCI-e шину и при этом полноценно работать и ним из виртуальной гостевой операционной системы.

Asterisk realtime queue_log

Продолжаем рассказ о подключении к Asterisk 1.8 архитектуры реального времени или как её иначе называют realtime. О получении с использованием realtime конфигурации musiconhold рассказано в предыдущей публикации, если realtime на Asterisk настраивается впервые, рекомендуется обратиться к этой статье для первоначальной настройки.

На этот раз мы будем подключать queue_log. Как было замечено в предыдущей публикации одним из препятствий с которым приходится сталкиваться при подключении realtime является отсутствии структуры таблицы. Те таблицы что в обилии есть на просторах интернета уже давно не актуальны, а те что идут вместе с исходным кодом Asterisk приходится модифицировать.

При создании структуры таблицы из поставляемого с исходным кодом Asterisk файла дампа queue_log.sql в лог файле Asterisk у нас появятся ошибки:

“Realtime table queue_log@general: Column time cannot be a datetime res_config_mysql.c: Table queue_log requires a column 'data' of size '0', but no such column exists.

res_config_mysql.c: MySQL RealTime: Failed to insert into database: Unknown column 'data' in 'field list'”

Нам требуется модифицированная SQL таблица которая представлена ниже

CREATE TABLE `queue_log` (
       time varchar(32) default NULL,
       callid char(64) default NULL,
       queuename char(64) default NULL,
       agent char(64) default NULL,
       event char(32) default NULL,
       data char(64) default NULL,
       data1 char(64) default NULL,
       data2 char(64) default NULL,
       data3 char(64) default NULL,
       data4 char(64) default NULL,
       data5 char(64) default NULL
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

Рассмотрим по порядку назначение каждого поля.

time - Дата и время события. С некоторых пор к дате и времени через точку добавляются микросекунды, после этого поле таблицы по понятным причинам уже не может быть SQL формата datetime, меняем формат поля на varchar.

callid - "REALTIME", "NONE", или уникальный идентификатор канала.
queuename - Имя затронутой очереди пока описанной в конфигурационном файле queues.conf

agent - Одно из значений ADDMEMBER, REMOVEMEMBER, RINGNOANSWER, EXITEMPTY, TRANSFER, AGENTDUMP, ABANDON, SYSCOMPAT, CONNECT, COMPLETECALLER, COMPLETEAGENT, AUSEALL, UNPAUSEALL, PAUSE, UNPAUSE, PENALTY, ENTERQUEUE, EXITWITHTIMEOUT, EXITEMPTY, EXITWITHKEY, или значение определённое пользователем.

data ... data5 - Аргументы связанные с событием описанном в поле event.

В конфигурационном файле логов Asterisk logger.conf по умолчанию идёт настройка таким образом, что как только для queue_log появляется возможность работы с realtime сразу начинается запись в базу данных. Поэтому теперь нам лишь требуется убрать комментарий перед надписью “queue_log => mysql,general” в конфигурационном файле extconfig.conf, выполнить команду из консоли Asterisk “module reload” и можно начинать смотреть данные которые начнут появляться в MySQL таблице queue_log. Файл queue_log находящийся в директории “/var/log/asterisk” нам больше не понадобится и его можно удалить.

Asterisk realtime

Что нам стоит “Asterisk realtime” построить!

Настройка Asterisk с использованием текстовых конфигурационных файлов приемлема на начальных этапах эксплуатации, но ещё более удобна настройка с использованием какой либо распространённой базы данных. В данной публикации будет рассмотрена работа с использованием архитектуры реального времени “Asterisk Realtime Architecture” или просто realtime.

Realtime существует в двух типах - статическом и динамическом. Статический тип похож на метод чтения из конфигурационного файла, только в данном случае все значения конфигурационного файла у нас находятся в базе данных. Чтобы заполучить изменённую конфигурацию при статическом типе realtime требуется перезагрузить модули командой “module reload” из консоли сервера Asterisk. Динамический же тип realtime, напротив, получает требуемую конфигурацию сразу по мере необходимости без какой либо перезагрузки модулей.

В интернете находится разрозненная информация о том как настроить realtime применительно к ранним версиям Asterisk. В открывающемся цикле статей я буду обобщать свой опыт настройки Asterisk realtime. Будет рассмотрено использование архитектуры реального времени на примере LTS версии Asterisk 1.8 с использованием дистрибутива CentOS 5.x при подключении к MySQL базе данных.

Настройка сервера Asterisk

Конфигурация Asterisk realtime находится в трёх файлах - extconfig.conf, res_config_mysql.conf и cdr_mysql.conf.

extconfig.conf отвечает за realtime конфигурацию iaxusers, iaxpeers, sippeers, sipregs, voicemail, extensions, meetme, queues, queue_members, musiconhold, queue_log и ряда файлов со статическим типом конфигурации. Все эти записи закрыты комментариями, мы будем убирать комментарии по ходу настройки и создания соответствующих таблиц в базе данных MySQL.

Надо заметить что изменился формат записей по отношению к предыдущим версиям Asterisk. Если в ранних версиях для настройки realtime формат записи был: “<family name> => <driver>,<database name> [,table_name]”, то теперь он стал “<family name> => <context> [,table_name]”. Как мы видим перечисления “driver” и “database name” представлены как отдельный “context”. Описание контекста находится в файле “res_config_mysql.conf”, при конфигурации по умолчанию контекстом у нас является “general”. Необязательное значение “[table_name]” не указывается в случае если “<family name>” совпадает с именем таблицы создаваемой в базе MySQL.

res_config_mysql.conf отвечает за подключение к MySQL базе данных. Разберём конфигурацию подключения. При просмотре файла мы видим следующие записи, практически все они закрыты комментариями.

[general]
;dbhost = 127.0.0.1
;dbname = asterisk
;dbuser = myuser
;dbpass = mypass
;dbport = 3306
;dbsock = /tmp/mysql.sock
;dbcharset = latin1
;requirements=warn ; or createclose or createchar

Требуется снять комментарии со всех вышеприведённых строчек, за исключением “dbsock = /tmp/mysql.sock” и изменить значения записей dbuser, dbpass и dbcharset на те значения что использовали при создании базы данных.

Предполагается что сервер MySQL у нас уже установлен, сконфигурирован под хранилище “InnoDB” и использует кодировку “utf8”. Поэтому подключившись пользователем root к серверу MySQL, создаём базу данных и пользователя.

CREATE DATABASE asteriskdb;
GRANT ALL PRIVILEGES ON asteriskdb.* TO 'asterisk'@'localhost' IDENTIFIED BY 'mypass' WITH GRANT OPTION;
flush privileges;

После подключения к консоли сервера Asterisk и применения новой конфигурации проверяем соединение с базой.

module reload
realtime mysql status

general connected to asteriskdb@127.0.0.1, port 3306 with username asterisk for 1 days, 1 hours.

cdr_mysql.conf отвечает за подключение к базе данных MySQL при использовании записи звонков (Call Detail Records). Используется для статистики звонков или основанного на CDR биллинга звонков. По умолчанию запись звонков ведётся в CSV файл “/var/log/asterisk/cdr-csv/Master.csv”. При просмотре файла мы видим записи похожие на те что были в конфигурационном файле res_config_mysql.conf.

;[global]
;hostname=database.host.name
;dbname=asteriskcdrdb
;table=cdr
;password=password
;user=asteriskcdruser
;port=3306
;sock=/tmp/mysql.sock
;timezone=UTC ; Previously called usegmtime

Теперь, так же как и ранее в файле res_config_mysql.conf нам требуется снять комментарии со всех вышеприведённых строчек, за исключением “sock = /tmp/mysql.sock” и изменить значения записей hostname, dbname, password и user на те значения что использовали при создании базы данных.

Перезагружаем сервер Asterisk и после подключения к консоли сервера проверяем соединение с базой.

cdr mysql status

Connected to asteriskdb@127.0.0.1, port 3306 using table cdr for 1 hours, 22 minutes, 39 seconds.”

Подготовка MySQL таблиц

Итак, настройка сервера произведена и теперь в базе данных MySQL создаём таблицы с требуемыми полями. К сожалению тут не всё так просто, дело в том что от версии к версии Asterisk поля меняются. Те MySQL таблицы которые можно найти в интернете от ранних версий Asterisk уже не подходят к современным версиям Asterisk и приходится их дорабатывать. Ситуация осложняется и тем что дорабатывать приходится даже те MySQL таблицы которые идут вместе с исходным кодом Asterisk и находятся в директории “asterisk-1.8.x.x/contrib/realtime/mysql”. Дело это поправимо, благо изменений в MySQL таблицах много не требуется и готовые к использованию таблицы будут представлены далее.

Asterisk musiconhold realtime

В качестве примера начнём с лёгкого на мой взгляд варианта, такого как перенос значений конфигурационного файла musiconhold.conf в базу данных MySQL. Чтобы создать требуемую таблицу воспользуемся следующей SQL командой:

CREATE TABLE musiconhold (
       name char(80) not null primary key,
       mode char(80) null,
       directory char(255) null,
       application char(255) null,
       digit char(1) null,
       sort char(10) null,
       format char(10) null,
       stamp timestamp
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

Рассмотрим по порядку назначение каждого поля. Те значения которые указаны в конфигурационном файле musiconhold.conf будем указывать как значения по умолчанию.

name - имя MOH класса (‘default’ по умолчанию).
mode - одно из значений “'custom', 'files', 'mp3nb', 'quietmp3nb' или 'quietmp3' (‘files’ по умолчанию)

directory - Указывается директория с файлами которые требуется проигрывать, возможно также указать поток или URL. Если значение mode установлено в ‘custom’ директория игнорируется. (‘/var/lib/asterisk/moh’ по умолчанию)

application - Запускается приложение которое предоставляет MOH в случае если значение mode установлено в ‘custom’. В противном случае игнорируется. (‘null’ по умолчанию)

digit - Цифра соответствующая классу MOH, в том случае если MOH возможно выбрать звонящему абоненту. (‘null’ по умолчанию)

sort - Порядок проигрывания файлов, одно из значений 'random' or 'alpha'. В случае если значение отсутствует устанавливается порядок в котором отображаются файлы в директории. (‘null’ по умолчанию)

format - Указывается формат воспроизводимого аудио файла в случае если значение mode установлено в ‘custom’. Форматом аудио файла по умолчанию является SLIN, “16 bit Signed Linear PCM” (‘null’ по умолчанию)

stamp - Временная метка модификации записи.

После этого в конфигурационном файле musicinhold.conf комментируем все записи, а в конфигурационном файле extconfig.conf напротив, убираем комментарий у записи “musiconhold => mysql,general”. Зайдя на консоль asterisk выполняем команду “module reload”. Перезагрузка модулей требуется для перемещения конфигурации из файла musiconhold.conf в базу данных MySQL.

Проверяем, у нас должна звучать та же музыка по ожиданию что была ранее описана в конфигурационном файле musiconhold.conf

Продолжение рассказа о работе с Asterisk realtime в следующих публикациях которые можно отыскать по тегам.

Lanbilling с asterisk 1.8

После публикации статьи "Офисная АТС на Asterisk малой кровью или бюджетный способ получить мини АТС с функциями серьезной станции"  много воды утекло и много чего поменялось. Появлялись новые версии программного обеспечения, менялись способы их развёртывания.. В данной заметке я хочу обобщить свой опыт в вопросе интеграции биллинговой системы Lanbilling 1.8 с сервером asterisk 1.8 и далее дополнить статью информацией по связке asterisk 1.8 с Lanbilling 2.0

Сервер asterisk версий 1.4.x и 1.6.x снят с технической поддержки 21.04.2012, это значит что более не будет исправления проблем связанных с безопасностью и любая уязвимость ставит под угрозу работу предприятия которое обслуживается сервером указанных версий. Вместо этих версий предлагается воспользоваться LTS релизом сервера asterisk с версией 1.8, вот тут и начинаются сложности, потому что связка Lanbilling 1.8 - (agi скрипт авторизации и perl скрипт аккаунтинга) - asterisk 1.8 не работает. Это поправимо, сейчас мы во всём разберёмся.

Начинаем процесс установки с нуля, те у кого уже установлена рабочая система с lanbilling, asterisk 1.2 или asterisk 1.4, соответствующими скриптами авторизации и аккаунтинга могут сразу переходить к разделу "Обновление до asterisk 1.8 на рабочей системе".

 Установка asterisk 1.8 с нуля

Решать вопрос будем на дистрибутиве CentOS, на настоящий момент последняя версия 5.8, архитектура i386. По ходу установки дистрибутива создаём пользователя "asterisk". Далее переходим к установке соответствующих версий программного обеспечения.

Установка биллинговой системы достаточно подробно описана в документации Lanbilling 1.8, рекомендуется ей воспользоваться при возникновении вопросов по биллинговой системе.

Для предварительного тестирования связки Lanbilling 1.8 - (agi скрипт авторизации и perl скрипт аккаунтинга) - asterisk 1.8 рекомендуется воспользоваться демонстрационными версиями Lanbilling 1.8

Устанавливаем защиту основных веток репозитория:

$sudo yum install yum-protectbase

Убеждаемся что в файле /etc/yum/pluginconf.d/protectbase.conf директива enabled=1. В файле /etc/yum.repos.d/CentOS-Base.repo устанавливаем protect=1 для разделов [base] и [updates]

Нам требуется установить сервер asterisk 1.8, для этого подключаем репозитории которые появились у компании Digium:

$sudo wget /etc/yum.repos.d/ http://packages.asterisk.org/centos/centos-asterisk.repo
$sudo wget /etc/yum.repos.d/ http://packages.digium.com/centos/centos-digium.repo

также нам потребуется репозиторий rpmforge для получения дополнительных пакетов:

$sudo rpm -ivh http://packages.sw.be/rpmforge-release/rpmforge-release-0.5.2-2.el5.rf.i386.rpm

После выполнения команд:

$sudo yum clean all
$sudo yum update

У нас в директории /etc/yum.repos.d/ должны появиться дополнительные конфигурационные файлы отвечающие за соответствующие версии asterisk. В файлах centos-asterisk-1.4.repo и centos-digium-1.4.repo директиву enabled=1 меняем на enabled=0, а в файлах centos-asterisk-1.8.repo и centos-digium-1.8.repo напротив, ставим enabled=1.

Устанавливаем asterisk 1.8

$sudo yum clean all
$sudo yum install asterisknow-version, asterisk-configs, asterisk-core, asterisk-doc, asterisk-voicemail, asterisk-sounds-moh-opsound-alaw, asterisk-sounds-core-en-ulaw, asterisk-sounds-core-en-alaw

В случае если у нас установлена плата расширения от Digium устанавливаем пакеты:

$sudo yum install asterisk-dahdi, dahdi-tools, dahdi-tools-doc

Добавляем переменные AST_USER="asterisk" и AST_GROUP="asterisk" в файл /etc/rc.d/init.d/asterisk

Обновление до asterisk 1.8 на рабочей системе

Тем у кого уже имеется установленная рабочая система требуется сначала удалить asterisk 1.2.x или 1.4.x, а также в случае наличия карт расширения от компании Digium и соответствующие пакеты dahdi.
Проверяем корректность установленных пакетов

$sudo yum install yum-utils
$sudo package-cleanup --orphans

Удаляем пакеты из представленного списка и устанавливаем их правильные версии (yum remove, yum install) за исключением пакета(ов) которые начинаются с LB*. Это файлы биллинговой системы.

Устанавливаем asterisk 1.8

$sudo yum clean all
$sudo yum install asterisknow-version, asterisk-configs, asterisk-core, asterisk-doc, asterisk-voicemail, asterisk-sounds-moh-opsound-alaw, asterisk-sounds-core-en-ulaw, asterisk-sounds-core-en-alaw

В случае если у нас установлена плата расширения от Digium устанавливаем пакеты:

$sudo yum install asterisk-dahdi, dahdi-tools, dahdi-tools-doc

В дальнейшем можно поместить пользователей описанных в конфигурационных файлах в базу данных, для этого можно сразу установить пакеты:

$sudo yum install asterisk-addons-mysql

Настройка RADIUS авторизации и аккаунтинга

Устанавливаем пакеты:

$sudo yum install freeradius2
$sudo yum install perl-Crypt-CBC, perl-Crypt-DES, perl-RadiusPerl, perl-MD5

Устанавливаем пакет asterisk-perl:

$cd
$wget http://asterisk.gnuinter.net/files/asterisk-perl-1.03.tar.gz
$tar -zxvf asterisk-perl-1.03.tar.gz
$cd asterisk-perl-1.03/
$perl Makefile.PL
$make all
$sudo make install

Адаптируем RADIUS клиент с версии Asterisk 1.4 на работу с версией asterisk 1.8:

В новой версии Asterisk изменились события по которым происходит работа через интерфейс manager, так же есть ряд изменений по AGI интерфейсу.

$tar -zxvf radiusclient-1.8.tar.gz

Копируем agi-rad-auth.agi

$sudo cp agi-rad-auth.agi /var/lib/asterisk/agi-bin/

Копируем ast-rad-acc.pl

$sudo cp ast-rad-acc.pl /usr/sbin/

Для работы RADIUS клиента также необходим изменённый словарь (radius dictionary) который распаковываем в директорию /etc/raddb/

Настройка asterisk 1.8

Все конфигурационные файлы asterisk находятся в директории /etc/asterisk В файл modules.conf Добавляем загрузку модуля res_agi.so:
load => res_agi.so
Копируем файлы extension.conf, manager.conf, sip.conf из архива radiusclient-1.8.tar.gz в директорию /etc/asterisk Запускаем asterisk

$sudo service asterisk restart

Запускаем скрипт аккаунтинга:

$/usr/sbin/ast-rad-acc.pl

Заходим в консоль управления сервером, настраиваем SIP телефоны и делаем тестовый звонок и смотрим лог звонка в биллинговой системе Lanbilling:

$asterisk -r
